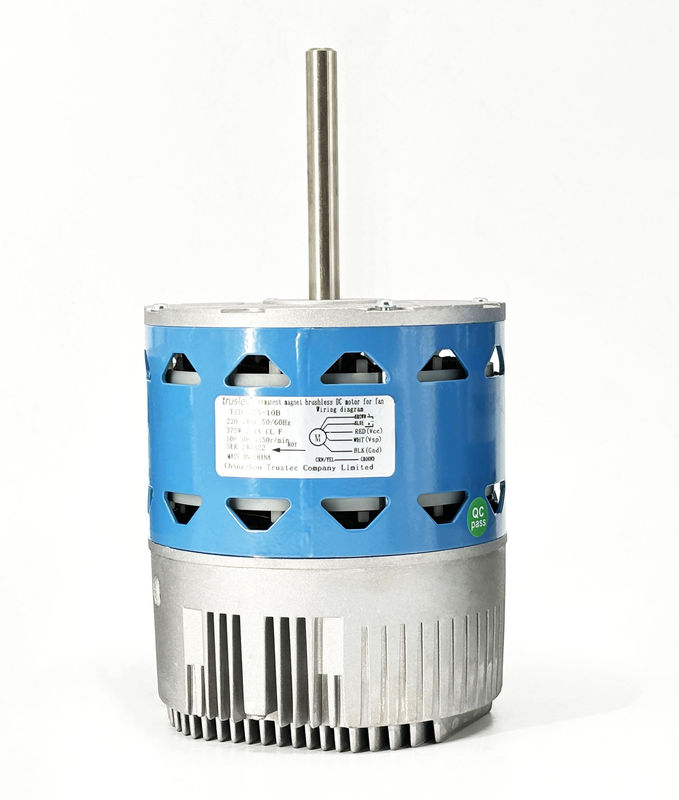

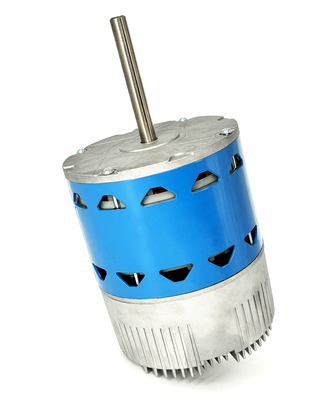

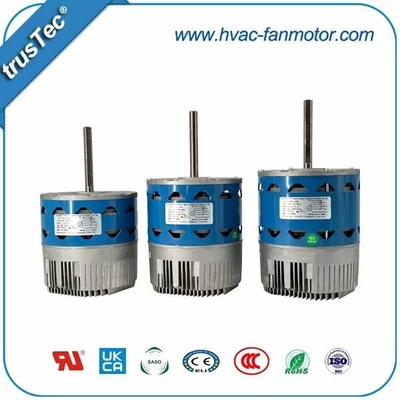

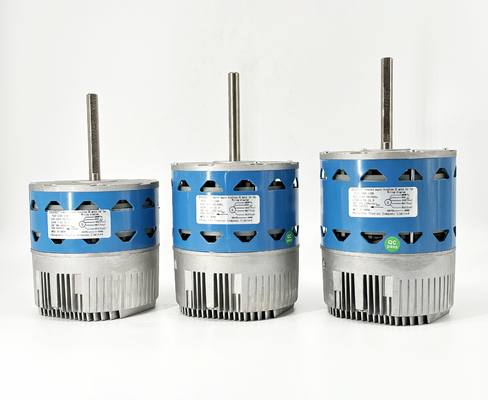

ECM-Bläsermotor

Hocheffizienter integrierter ECM-Motor für HVAC-Innenanwendungen

Produktübersicht

Der ECM Blower Motor ist eine hocheffiziente, voll integrierte Motorenlösung, die für HVAC-Luftbewegungsgeräte in Innenräumen entwickelt wurde.Durch die Kombination fortschrittlicher Permanentmagnet-Motor-Technologie mit einem intelligenten eingebetteten Steuergerät, es sorgt für einen stabilen Luftstrom, einen geringeren Energieverbrauch und einen leisen, zuverlässigen Betrieb.

Dieser Motor wurde entwickelt, um traditionelle PSC-Motoren und X13 / Konstante ECM-Motoren zu ersetzen und wird in Öfen, Luftbehandlern und Wohn- oder leichten kommerziellen HVAC-Systemen weit verbreitet.

Nur für HVAC-Geräte im Innenbereich.

Kerntechnologien

Dauermagnet-Synchronmotor (PMSM)

Hocheffizientes Motordesign mit überlegener Leistung und geringeren Energieverlusten.

Eingebetteter intelligenter Controller

Integrierte Steuerungselektronik für präzisen Motorbetrieb und Systemkompatibilität.

Sensorlose Vektorsteuerung

Die fortschrittliche Steuerungstechnologie sorgt für einen reibungslosen Betrieb ohne externe Sensoren.

Automatische Rotationsrichtungsanzeige

Automatisch erkennt die richtige Luftströmungsrichtung beim Starten, um Installationsfehler zu vermeiden.

Wesentliche Vorteile

Hohe Energieeffizienz

Die Effizienz des ECM übersteigt 85% und trägt dazu bei, den Gesamtenergieverbrauch des Systems zu senken.

Ruhiger und reibungsloser Betrieb

Ein sanfter Start und ein sanfter Stopp verringern Lärm und mechanische Belastungen.

Konsistente Luftstromleistung

Das konstante Drehmoment sorgt für einen stabilen Luftstrom über mehrere Geschwindigkeitsstufen.

Einfache Systemintegration

Die Doppelspannungsplattform vereinfacht den Austausch und die Installation.

Fehlerfreie Installation

Die automatische Rotationserkennung verhindert eine falsche Luftströmungsrichtung.

Langfristige Zuverlässigkeit

Integrierte Schutzvorrichtungen schützen sowohl den Motor als auch die Steuerung.

Elektrische Spezifikationen

Eingang und Leistung

• Eintrittsspannung: 115­120 VAC ±10% oder 220­230 VAC ±10%

• Frequenz: 50 / 60 Hz

• Phase: Einzelphase (L / N / PE)

Stromverbrauch

• Höchststrom: 1000 W

• Höchststrom: 15 A

• Standby-Stromverbrauch: < 5 W

Betriebsmodus

• Arbeitszyklus: kontinuierlich (S1)

Motorische Leistung

Motorische Eigenschaften

• Typ des Motors: Permanentmagnet synchroner Motor (PMSM)

• Steuerungsmethode: sensorlose Vektorsteuerung

Leistungsbereich

• Geschwindigkeitsniveaus: 600 / 750 / 900 / 1070 / 1200 RPM

• Leistungsbereich: 1/6 1 PS

• Motorwirkungsgrad: > 85%

Flexible Geschwindigkeitsregelung

Unterstützte Kontrollmethoden

• Wechselstromsteuerung: 10-30 VAC

• Gleichspannungssteuerung: 827 VDC

• PWM-Steuerung: 50~200 Hz, 10~90% Arbeitszyklus

Signalpriorität Logik

SP5 > SP4 > SP3 > SP2 > SP1

Wenn kein Steuersignal vorhanden ist, bleibt der Motor ausgeschaltet.

Automatische Rotationsrichtungsanzeige (ARDI)

Nach dem ersten Wechselstrombetrieb führt der Motor automatisch kurze bidirektionale Detektionszyklen durch, um die richtige Luftströmungsrichtung zu ermitteln.

Diese Funktion vereinfacht die Montage und hilft, Leistungsprobleme durch falsche Motordrehung zu vermeiden.

Schalten Sie den Motor während dieses Prozesses nicht aus.

Integriertes Schutzsystem

Elektrischer und thermischer Schutz

• Schutzwelle für verriegelte Rotoren

• Überstromschutz

• Über- und Unterspannungsschutz

• Übertemperaturschutz

Systemschutz

• Überlastschutz

• Kurzschlussschutz

• Automatische Fehlerwiederherstellung

Umwelt- und Betriebsbedingungen

Betriebsumfeld

• Betriebstemperatur: von 15°C bis +45°C

• Luftfeuchtigkeit: < 90% RH (nicht kondensierend)

Lagerbedingungen

• Aufbewahrungstemperatur: ¥40°C bis +60°C

Schutzbewertung

• IP40 (nur für Innenräume)

Für eine ordnungsgemäße Kühlung muss der Motor innerhalb des Luftstromweges des HVAC-Systems installiert werden.

Installationsinformationen

Mechanische Spezifikation

• Rahmengröße: NEMA 48

• Anbringungsart: Bauchbandhalter

• Schachtdurchmesser: 1/2 Zoll

Anmerkungen zur Installation

Stellen Sie sicher, dass das Bläserrad richtig zentriert ist und die Verkabelung während der Installation nach unten geht.

Instandhaltung

Wartungsanforderungen

Der Motor ist dauerhaft geschmiert und erfordert keine routinemäßige Schmierung.

Empfohlene Verfahren

• Regelmäßiger Austausch des Luftfilters

• Reinigung von Bläserrädern

• Vorbeugung vor Feuchtigkeit

• jährliche Wartung von HVAC-Systemen

Fehlerbehebung Übersicht

Gemeinsame Probleme

• Motor nicht laufen: Keine Stromversorgung oder kein Steuersignal

• Falsche Geschwindigkeit: Falsche Auswahl des Signalniveaus

• Abschaltung des Motors: Schutzfunktion aktiviert

• Abnormaler Lärm: Ungleichgewicht des Bläserrads

Zuverlässigkeit und Garantie

Zuverlässigkeitsdaten

• MTBF: ≥ 20.000 Stunden

• Isolierwiderstand: ≥ 100 MΩ

• Dielektrische Festigkeit: 1800 VAC

Garantieinformationen

• Garantiezeitraum: 18 Monate

Eine unsachgemäße Installation macht die Garantie ungültig. Schäden, die durch falsche Verkabelung, Feuchtigkeitsbelastung, Missbrauch oder Betrieb außerhalb der Nennbedingungen verursacht werden, sind nicht abgedeckt.

Kabelkompatibilität

X13 Kompatibilität

Dieser ECM-Bläsermotor folgt demselben Steuerverkabelungskonzept wieGE X13 Konstante-Drehmoment-ECM-Motoren, die eine einfache Ersetzung und Kompatibilität mit bestehenden HVAC-Systemen ermöglichen.

Wichtiger Hinweis

Verwenden Sie keine hohe Spannung auf Niederspannungssignalterminals, da eine falsche Verkabelung die Motorsteuerung dauerhaft beschädigen kann.
