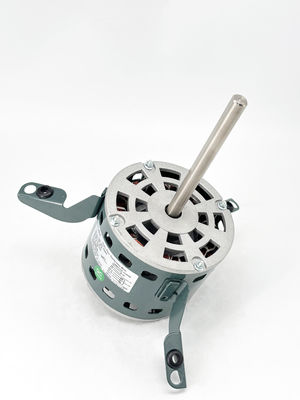

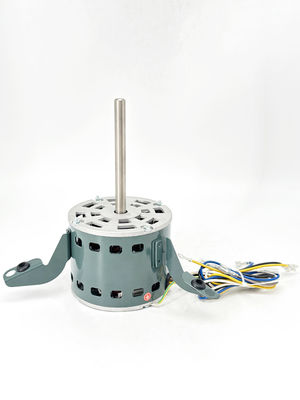

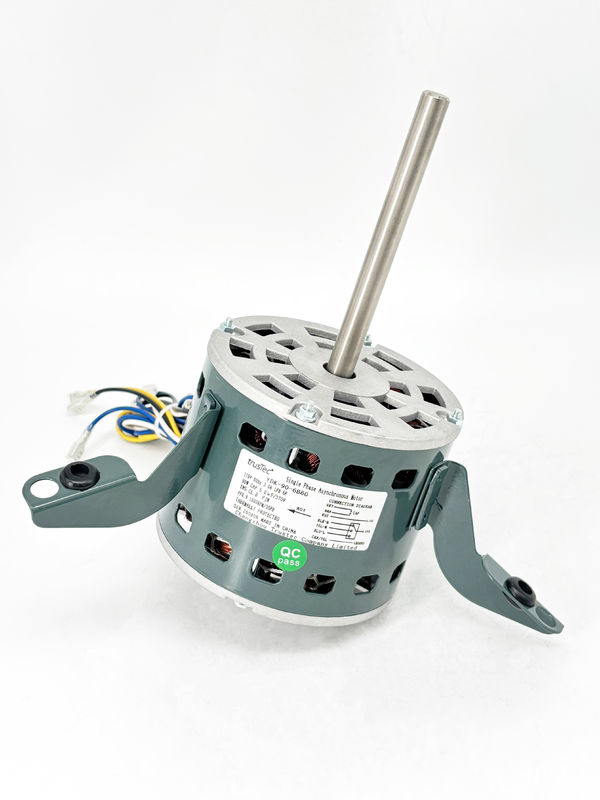

FCU-Spezialmotor - 90W 1000 U/min/3-Gang 240V 60Hz

Auswahlmethode in fünf Schritten

Schritt 1: Übereinstimmung der elektrischen Spezifikationen (nicht verhandelbar)

Das ist die wichtigste Quelle der Wahrheit.

• Spannung und Phase:Die üblichen Spannungen sind 115V oder 230V, einphasig.Warnung:Ein Motor mit falscher Spannung zu betreiben, wird dazu führen, dass er ausbrennt.

• Pferdestärke (PS) oder Watt:Der Ersatzmotor muss eine gleiche oder etwas höhere Nennleistung aufweisen.

• Umdrehungen pro Sekunde (Geschwindigkeit):Eine andere Geschwindigkeit beeinflusst drastisch den Luftstrom und das Systemgleichgewicht.

• Ampere (FLA):Die Volllast-Ampere des neuen Motors sollten dem Original entsprechen oder größer sein.

• Frequenz (Hz):Passen Sie Ihre Stromversorgung an (60 Hz in Nordamerika, 50 Hz anderswo).

Schritt 2: Überprüfen Sie die physischen Abmessungen und Montage

Ein Motor, der nicht physisch passt, kann nicht installiert werden.

• Bildgröße und -art:Dies standardisiert die Abmessungen (z. B. 42 Frame, 48 Frame).

• Spezifikationen der Welle:Messen derDurchmesser(allgemein: 1/2" oder 12,7 mm),Länge, und prüfen Sie für eineSchlüsselanlage.

• Montageklammer/Loch:Stellen Sie sicher, dass das Schraublochmuster mit Ihrem FCU Gehäuse übereinstimmt.

• Drehrichtung:Bestätigen Sie, ob Sie im Uhrzeigersinn (CW) oder gegen den Uhrzeigersinn (CCW) drehen möchten.

Schritt 3: Wählen Sie Ihre Motortechnologie: PSC vs. EC

Diese Wahl beeinflusst Effizienz, Kontrolle und Kosten.

Tabelle 1: Vergleich der Motortechnologie

Schritt 4: Bestimmung der Geschwindigkeits- und Steuerungsanforderungen

• Mehrfachgeschwindigkeiten (PSC):Die traditionelle Option: Ihre vorhandene Verkabelung hat Leitungen für hohe, mittlere und niedrige Geschwindigkeiten.

• Schnellgeschwindigkeit (EC):Er bietet höchsten Komfort und leisen Betrieb durch kontinuierliche Anpassung des Luftstroms.

Schritt 5: Endgültige Kontrollliste zur Überprüfung vor der Installation

Vor dem Kauf und der Installation müssen alle nachstehenden Elemente bestätigt werden:

• Elektrische Spezifikationen(V, HP, RPM, A, Hz) sind übereinstimmend.

• Physische Dimensionen(Rahmen, Welle, Montage) sind kompatibel.

• Motorische Technologie(PSC oder EC) je nach Projektbedarf ausgewählt wird.

• Für PSC Motors:Eine neue, korrekteKondensator(μF & Spannung) erworben wird.

• Wärmeschutz:Der Motor enthält einen eingebauten Überlastschutz.

• Sicherheitsbescheinigungen:Motor trägt entsprechende Kennzeichen (z. B.UL, CUL, CE)

• Kabeldiagrammfür dieNeuer Motorfür die Installation verfügbar ist.

2Expertentipps und häufige Fehler, die man vermeiden sollte

3. Schlussfolgerung und nächste Schritte

Eine methodische Herangehensweise an die Auswahl des FCU-Motors verhindert Ausfallzeiten, gewährleistet Sicherheit und optimiert den Energieverbrauch.die Beratung mit dem Hersteller der FCU oder einem qualifizierten HVAC-Techniker wird dringend empfohlen;.

Brauchst du weitere Hilfe?
Für Hilfe bei der Identifizierung des richtigen Motors für Ihr spezifisches FCU-Modell wenden Sie sich bitte an unser Support-Team mit den Kennzeichen und der Modellnummer Ihres vorhandenen Motors.
