Trustec ECM Motor – Explosionszeichnung

Weitere Videos
January 30, 2026
Kategorie Verbindung: ECM Kondensatorlüftermotor
Kontaktieren Sie uns
Tags:
#EC-DC-Motor #schwanzloser Motor EC #EC-Motor
Brief: Erhalten Sie einen Einblick in die Funktionen, die im täglichen Gebrauch konsistente Ergebnisse liefern. Dieses Video bietet eine detaillierte Explosionsansicht des Trustec ECM-Motors und demonstriert sein hocheffizientes Design für HVAC-Systeme. Sie werden sehen, wie die integrierte Steuerung und die Permanentmagnettechnologie einen stabilen Luftstrom, einen leisen Betrieb und eine einfache Installation in Öfen und Luftaufbereitungsanlagen gewährleisten.
Related Product Features:
  • Hocheffizienter ECM-Motor mit über 85 % Wirkungsgrad für reduzierten Energieverbrauch in HVAC-Systemen.
  • Permanentmagnet-Synchronmotor (PMSM) mit sensorloser Vektorsteuerung für reibungslosen, zuverlässigen Betrieb.
  • Der integrierte intelligente Controller ermöglicht eine präzise Motorsteuerung und eine einfache Systemintegration.
  • Die automatische Erkennung der Drehrichtung verhindert Installationsfehler und sorgt für einen korrekten Luftstrom.
  • Unterstützt mehrere Steuerungsmethoden, einschließlich AC-, DC- und PWM-Signale für eine flexible Geschwindigkeitsanpassung.
  • Das umfassende Schutzsystem umfasst Funktionen zum Schutz vor blockiertem Rotor, Überstrom und Überhitzung.
  • Entwickelt als direkter Ersatz für herkömmliche PSC- und X13-ECM-Motoren in HVAC-Anwendungen in Innenräumen.
  • Die Dual-Voltage-Plattform (115–120 V/220–230 V) vereinfacht Installations- und Austauschvorgänge.
FAQs:
  • Mit welchen Arten von HVAC-Systemen ist dieser ECM-Gebläsemotor kompatibel?
    Dieser ECM-Gebläsemotor ist für HLK-Anwendungen in Innenräumen konzipiert, einschließlich Öfen, Luftbehandlungsanlagen und Wohn- oder leichten Gewerbesystemen. Es dient als direkter Ersatz für herkömmliche PSC-Motoren und X13-/ECM-Motoren mit konstantem Drehmoment und folgt dem gleichen Steuerverdrahtungskonzept für eine einfache Integration.
  • Wie funktioniert die automatische Drehrichtungserkennung?
    Nach dem ersten Einschalten der Wechselstromversorgung führt der Motor automatisch kurze bidirektionale Erkennungszyklen durch, um die richtige Luftstromrichtung zu ermitteln. Dies verhindert Installationsfehler, die zu Leistungsproblemen führen könnten. Es ist wichtig, den Motor während dieses automatischen Erkennungsprozesses nicht auszuschalten.
  • Welche Steuerungsmethoden werden zur Geschwindigkeitsanpassung unterstützt?
    Der Motor unterstützt drei Steuerungsmethoden: AC-Steuerung (10–30 VAC), DC-Steuerung (8–27 VDC) und PWM-Steuerung (50–200 Hz mit 10–90 % Einschaltdauer). Die Signalprioritätslogik folgt SP5 > SP4 > SP3 > SP2 > SP1 und der Motor bleibt ausgeschaltet, wenn kein Steuersignal vorhanden ist.
  • Welche Schutzfunktionen sind in diesen ECM-Motor integriert?
    Der Motor verfügt über umfassenden Schutz, einschließlich Schutz vor blockiertem Rotor, Überstromschutz, Überspannungs- und Unterspannungsschutz, Übertemperaturschutz, Überlastschutz, Kurzschlussschutz und automatischer Fehlerwiederherstellung, um langfristige Zuverlässigkeit zu gewährleisten.
Verwandte Videos

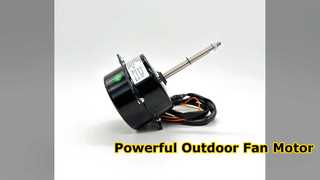

TrusTec Außenventilatormotor 78 W 830 U/min YDK78-6A 00:09

TrusTec Außenventilatormotor 78 W 830 U/min YDK78-6A
Outdoor Fan Motor
January 27, 2026

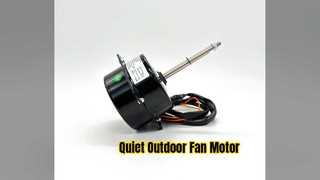

TrusTec Außenventilatormotor 78 W 830 U/min YDK78-6A 00:09
