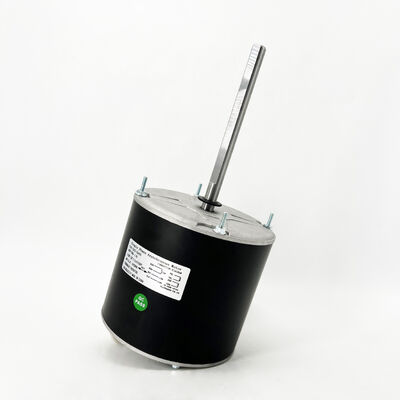

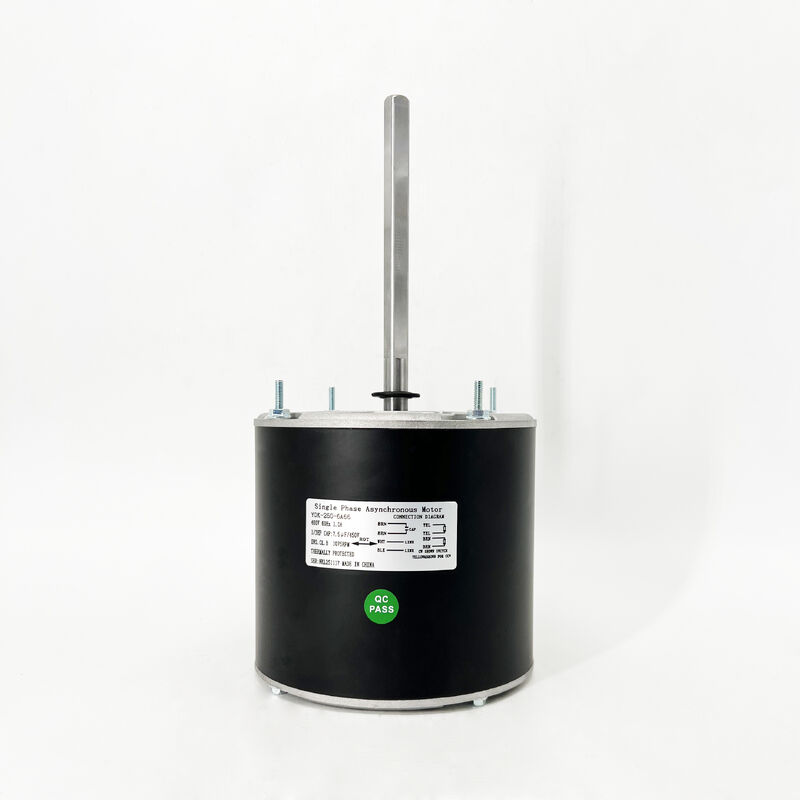

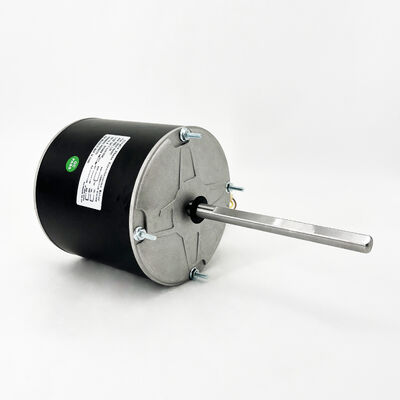

48-Rahmen-Kondensator-Ventilatormotor - 1/3HP 460V 60HZ 1075RPM

Tipps

Ein NEMA 48-Rahmenmotor ist ein Bruchteil-Pferdemotor (FHP), typischerweise um5.5 Zoll Durchmesser mit einer 1/2 Zoll Schacht, häufig in HVAC/R und Pumpen eingesetzt, und zeichnet sich durch seinen Durchschrauberabstand (3-5/8 Zoll für Halterungen) aus und verwendet häufig Suffixe wie "Y" oder "Z" für Montagevarianten (z. B. 48Y, 48Z),Sie werden zu kompakten Ersatzmotoren für ältere Motoren.

Wesentliche Abmessungen und Merkmale

• Durchmesser:Ungefähr 5,5 Zoll.

• Schachtdurchmesser:Normalerweise ein halbes Zentimeter.

• Schachthöhe:Ungefähr 10 cm (für starre Basen).

• Durchschrauberspaltung (Klammerhalter):Drei bis acht Zentimeter.

• Gemeinsame PferdestärkeOft 1/2 HP oder 3/4 HP.

• Geschwindigkeiten:Kann ein- oder mehrgeschwindig sein (z. B. 2-geschwindig).

• Nachschlüsse:"Y" oder "Z" geben Variationen wie quadratische Flansche oder spezifische Montage an, die bei Poolpumpen üblich sind (48Y/56Y).

Wie man es erkennt und misst

• Durchschraubschrauben:Bei Motoren mit Halterungen ist der Abstand zwischen den Schrauben zu messen; 3-5/8" ist ein 48-Rahmen.

• Überprüfen Sie Nameplate:Suchen Sie nach "48" oder Suffixen wie "48Y", "48Z" auf dem Motoren-Spezifikations-Etikett.

• Durchmesser:Ein Motorkörperdurchmesser von ungefähr 5,5 Zoll ist ein starker Indikator.

Gemeinsame Anwendungen

• HVAC/R:Kondensatorventilatoren, Ofenbläser.

• SchwimmbadpumpenHäufig austauschbar mit 56-Rahmenmotoren in spezifischen Konfigurationen (48Y/56Y).
